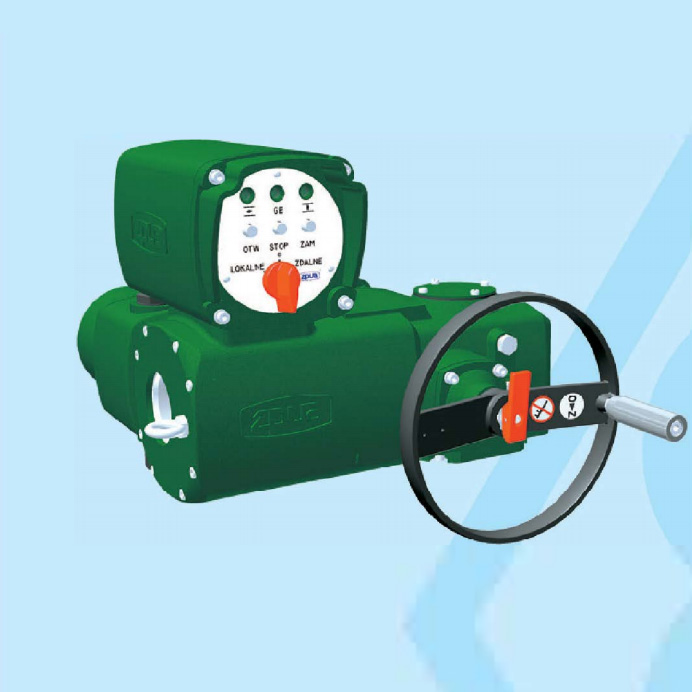

Электропривод для управления заслонками серии Zpua ХМАТIК

Конструкция выполняет все требования европейских стандартов для устройств и агрегатов предназначенных для эксплуатации в тяжелых условиях окружающей среды. Электронный модуль имеет местный пост управления и тиристорный коммутатор включения электродвигателя.

Функции привода (XSM):

• бесконтактное включение, выключение, реверс и рекуперативное торможение двигателя;
• автоматическая остановка привода в установленных конечных положениях;
• возможность остановки привода при открывании или закрывании при достижении заданного максимального крутящего момента;
• сигнализация готовности электрической части лампочкой ГОТОВ та пульте управления и релейным выходом на клемнике подключения ГОТОВ;
• датчик положения привода с выходным сигналом 4-20 мА с питанием от внешнего источника (опция);
• дублирование сигналов конечных положения привода контактами реле КО и КЗ, направления движения открывания МО и закрывания МЗ;
• мануальная установка конечных положений привода;
• управление трехуровневым сигналом 24В постоянного тока с питанием линии от внутреннего или внешнего источника;
• сигнализация переключения управления приводом МЕСТНОЕ и ДИСТАНЦИОННОЕ;
• автоматический контроль и коррекция последовательности фаз цепи питания;
• установка регулирования в аварийном режиме (открывание, закрывание или торможение привода);
• подача сигнала в систему информации о работе привода - механоэлеклтрический генератор мигу (опция).

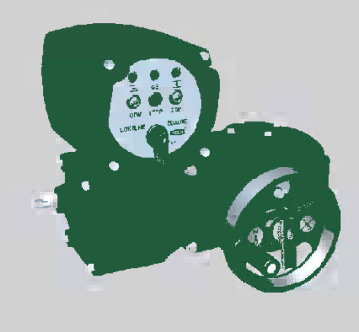

Многооборотные

• Крутящий момент от 20 до 2000 Нм
• Скорость вращения от 4 до 126 Об/мин

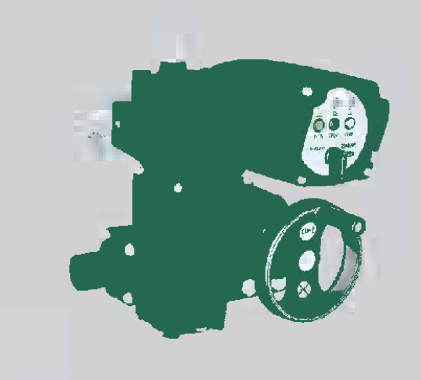

Линейные

• Усилие на выходе от 1 О до 60 кН
• Ход от 50 до 400 мм
• Линейная скорость от 80 до 315 мм/мин

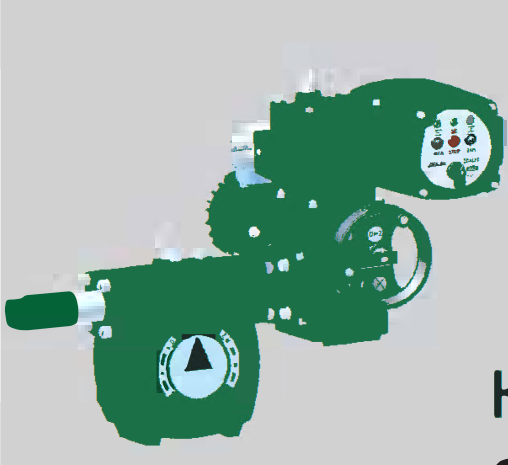

Коромысловые с частичным поворотом

• Крутящий момент от 250 до 32000 Нм
• Угол поворота от 30 до 180°

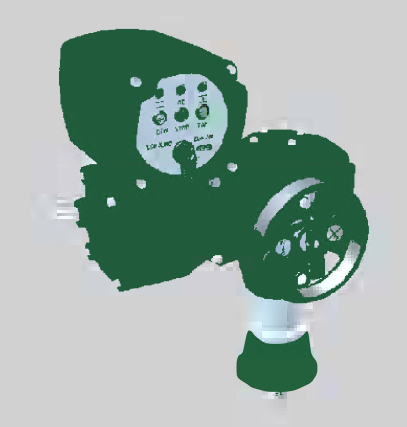

Коромысловые компактного исполнения

• Крутящий момент от 30 до 240 Нм
• Угол поворота 90° (опция 120°)
