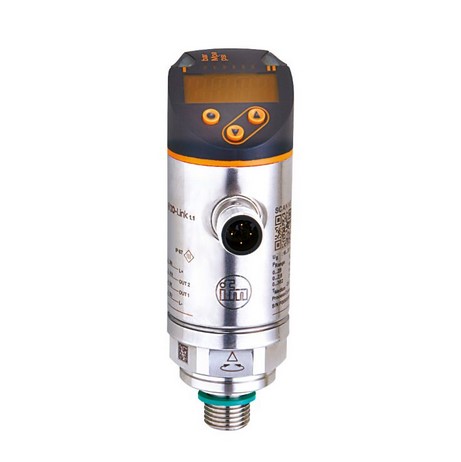

Приложение
|
|
Измерительный элемент
|
керамическая емкостная ячейка для измерения давления
|
|
Применение
|
для общепромышленного применения
|
|
Среда
|
Жидкие среды
|
|
Условно подходит для
|
использование в газообразной среде при давлении > 25 бар только по запросу
|
|
Температура измеряемой среды [°C]
|
-25...80
|
|
Предел прочности по давлению
|
|
|
Мин. разрывное давление
|
|
|
Устойчивость к вакууму [mbar]
|
-1000
|
|
Тип давления
|
относительное давление
|
Электронные данные
|
|
Рабочее напряжение [V]
|
18...30 DC; (в соответствии с EN 50178 SELV/PELV)
|
|
Потребление тока [mA]
|
< 35
|
|
Мин. сопротивление изоляции [MΩ]
|
100; (500 V DC)
|
|
Класс защиты
|
III
|
|
Защита от переполюсовки
|
да
|
|
Время задержки включения питания [s]
|
0.3
|
|
Встроенный "Watchdog"
|
да
|
|
Выходы
|
|
Общее количество выходов
|
2
|
|
Выходной сигнал
|
коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
|
|
Количество цифровых выходов
|
2
|
|
Функция выходного сигнала
|
нормально открытый / нормально закрытый; (параметризуемый)
|
|
Макс. падение напряжения коммутационного выхода DC [V]
|
2
|
|
Постоянный ток нагрузки коммутационного выхода DC [mA]
|
250
|
|
Частота переключения DC [Hz]
|
< 500
|
|
Количество аналоговых выходов
|
1
|
|
Аналоговый выход по току [mA]
|
4...20; (масштабируемый 1:5)
|
|
Наиб.нагрузка [Ω]
|
500
|
|
Аналоговый выход по напряжению [V]
|
0...10; (масштабируемый 1:5)
|
|
Мин. сопротивление нагрузки [Ω]
|
2000
|
|
Электрическое исполнение
|
PNP/NPN
|
|
Защита от короткого замыкания
|
да
|
|
Тип защиты от короткого замыкания
|
тактовый
|
|
Защита от перегрузок по току
|
да
|
|
Диапазон измерения/настройки
|
|
Диапазон измерения
|
|
0...100 bar
|
0...1450 psi
|
0...10 MPa
|
|
|
Точка срабатывания SP
|
|
0.4...100 bar
|
6...1450 psi
|
0.04...10 MPa
|
|
|
Точка сброса rP
|
|
0.2...99.8 bar
|
4...1448 psi
|
0.02...9.98 MPa
|
|
|
Aналоговая пусковая точка
|
|
0...80 bar
|
0...1160 psi
|
0...8 MPa
|
|
|
Aналоговая конечная точка
|
|
20...100 bar
|
290...1450 psi
|
2...10 MPa
|
|
|
с шагом в
|
|
|
Точность/ погрешность
|
|
Погрешность точки переключения [% диапазона]
|
< ± 0,4; (Turn down 1:1)
|
|
Повторяемость [% диапазона]
|
< ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
|
|
Отклонение от характеристики [% диапазона]
|
< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
|
|
Отклонение гистерезиса [% диапазона]
|
< ± 0,1; (Turn down 1:1)
|
|
долговременная стабильность [% диапазона]
|
< ± 0,05; (Turn down 1:1; за 6 месяцев)
|
|
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]
|
0,2; (-25...80 °C)
|
|
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]
|
0,2; (-25...80 °C)
|
|
Время реакции
|
|
Время отклика [ms]
|
< 1.5
|
|
Программируемое время задержки dS, dr [s]
|
0...50
|
|
Демпфирование коммутационного выхода dAP [s]
|
0...4
|
|
Демпфирование аналогового выхода dAA [s]
|
0...4
|
|
Макс. время реакции аналогового выхода [ms]
|
3
|
|
Программное обеспечение / Программирование
|
|
выбор параметров
|
гистерезис / окно; нормально открытый / нормально закрытый; задержка при включении / выключении; Демпфирование; Дисплей; токовый выход / выход по напряжению
|
|
интерфейсы
|
|
Коммуникационный интерфейс
|
IO-Link
|
|
Способ передачи
|
COM2
|
|
IO-Link проверка
|
1.1
|
|
Стандарт SDCI
|
IEC 61131-9
|
|
IO-Link ID прибора
|
461 d / 00 01 cd h
|
|
Профили
|
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
|
|
SIO режим
|
да
|
|
Нужный тип порта
|
A
|
|
Аналоговые рабочие данные
|
1
|
|
Бинарные рабочие данные
|
2
|
|
Миним.время рабочего цикла [ms]
|
2.3
|
|
Условия эксплуатации
|
|
Температура окружающей среды [°C]
|
-25...80
|
|
Температура хранения [°C]
|
-40...100
|
|
Степень защиты
|
IP 65; IP 67
|
|
Испытания / одобрения
|
|
ЭMC
|
|
DIN EN 61000-6-2
|
|
|
DIN EN 61000-6-3
|
|
|
|
Ударопрочность
|
|
DIN EN 60068-2-27
|
50 г (11 ms)
|
|
|
Вибропрочность
|
|
DIN EN 60068-2-6
|
20 г (10...2000 Hz)
|
|
|
MTTF [годы]
|
138
|
|
UL approval
|
|
Регистрационный номер UL
|
J013
|
|
|
Директива по оборудованию под давлением
|
Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
|
|

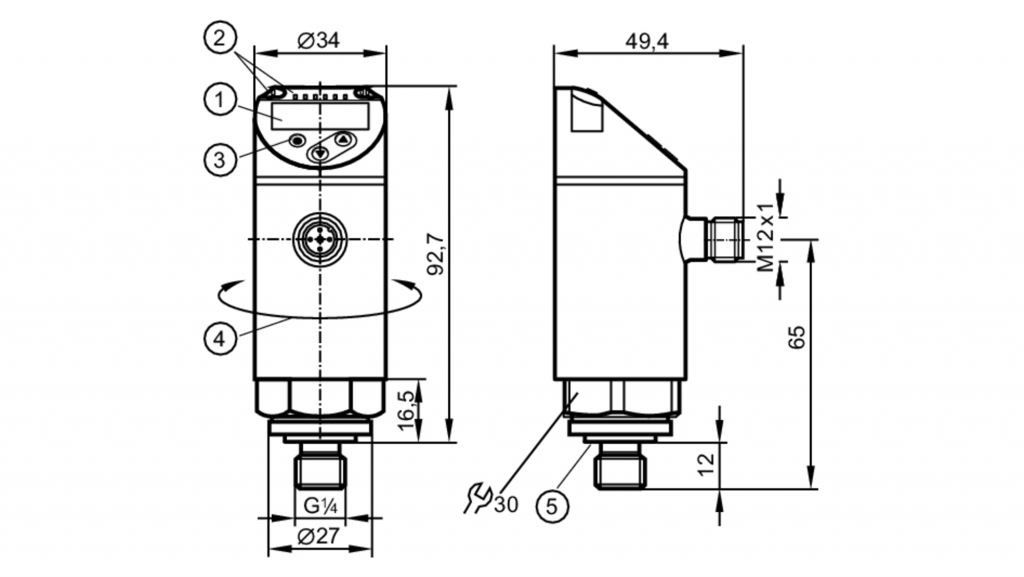

Механические данные
|
|
Вес [g]
|
303.9
|
|
материал
|
нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
|
|
Материалы корпуса в контакте с изм. средой
|
нерж. сталь (1.4404 / 316L); Al2O3 (керамика); FKM
|
|
Мин. кол-во циклов давления
|
100 миллионов
|
|
Момент затяжки [Nm]
|
25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)
|
|
Подключение к процессу
|
резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2); внутренняя резьбаM5
|
|
Уплотнение присоединения к процессу
|
FKM (по DIN 3869)
|
|
Дисплеи / Элементы управления
|
|
Дисплей
|
|
Дисплей
|
3 x светодиод, зелёный (bar, psi, MPa)
|
|
Состояние выхода
|
2 x светодиод, жёлтый
|
|
Измеренные значения
|
буквенно-цифровой дисплей, красный/зеленый 4-значный
|
|
|
Примечания
|
|
Упаковочная величина
|
1 шт.
|
|

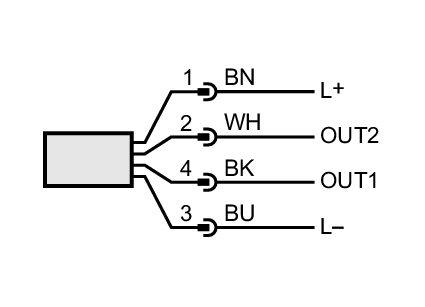

электрическое подключение
|
|
Соединение
|
Разъем: 1 x M12; Contacts: позолоченый
|
