Системы мониторинга и контроля Мераприбор
Бренд:Мераприбор
Под заказ

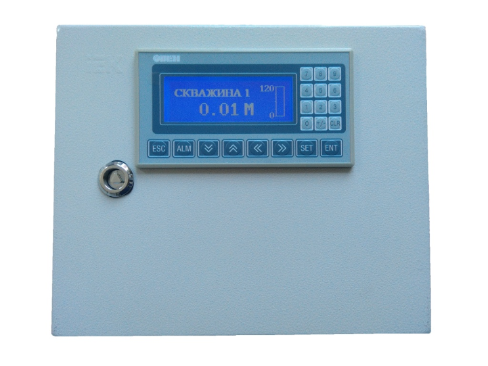

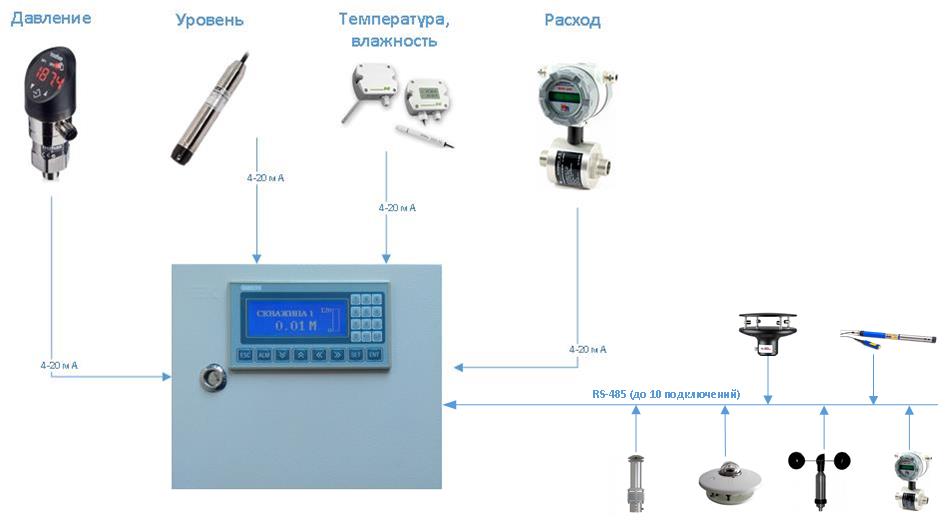

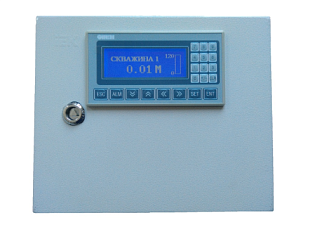

Универсальная система визуализации с графической панелью Visio-LG-Mini предназначена для дистанционного отображения и архивирования показаний различных датчиков (уровень, расход, температура, влажность, скорость ветра и т.п.) имеющих унифицированный аналоговый выходной сигнал 4-20 мА или цифровой выход RS-485. Отображение информации производится на встроенной монохромной панели визуализации.
  • Графическая панель визуализации
  • Точность 1%
от 27770 руб.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

ПРЕИМУЩЕСТВА

  • Низкая стоимость
  • Графическая панель визуализации
  • Не нужно программировать – шкаф поставляется с предварительно загруженной программой
  • До 20 отображаемых датчиков
  • Архивирование данных на карту SD
  • Может быть установлен как в помещении, так и на улице, имеет широкий диапазон рабочих температур, компоненты размещены в прочном стальном влагозащищенном корпусе IP54
  • Мониторинг показаний датчиков, не имеющих своего индикатора или установленных в труднодоступном месте
  • Хранение накопленных данных на SD-карте
  • Расстояние до датчика до 1200 м
  • Индикация неисправности датчика
  • Возможность создания индивидуальной пользовательской программы

Техническое решение

Щит представляет собой стальной влагозащищенный корпус (степень защиты IP54) с установленной на передней панели монохромной графической панелью с разрешением 192*64 точки.



Технические характеристики

Габариты (ВхШхГ) 300х210х150 мм
Материал корпуса сталь
Защита от воздействия окружающей среды IP54
Диапазон рабочих температур 0…+50 °C
Количество аналоговых входов 4 4-20 мА
Количество цифровых входов 1 RS-485 (протокол ModBUS RTU)
Количество кабельных вводов
 6
Предел допустимой основной приведенной погрешности ±1%
Интерфейс связи с ПК USB USB
Архивирование на карту памяти  Да, SD, SDHC, microSD. ММС до 32 ГБ
Программирование Да, с помощью встроенной панели с клавишами или через ПК
Питание 220 VAC

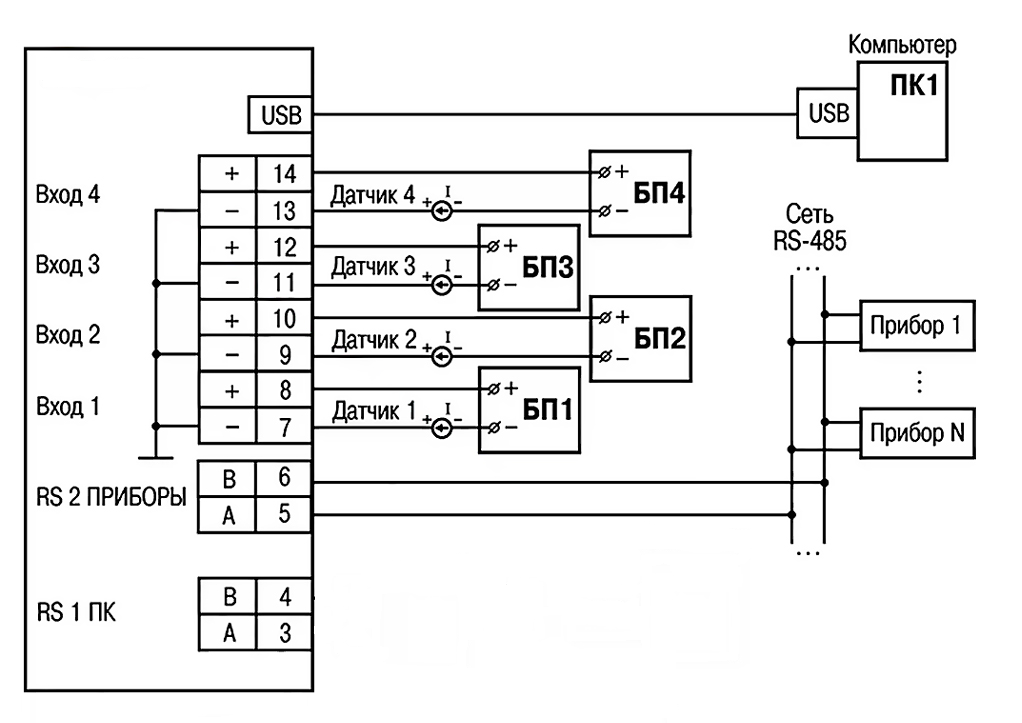

Схема подключения:

Модификация

- Комплектация картой памяти SD
- Комплектация датчиками с необходимой длиной кабеля
- Программное обеспечение
- Конструктив (корпус) Rittal, Schneider Electric

Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Цена от 27770 руб.
Бренд Мераприбор

Документы

Маркировка Размер: 145.7 Кб
